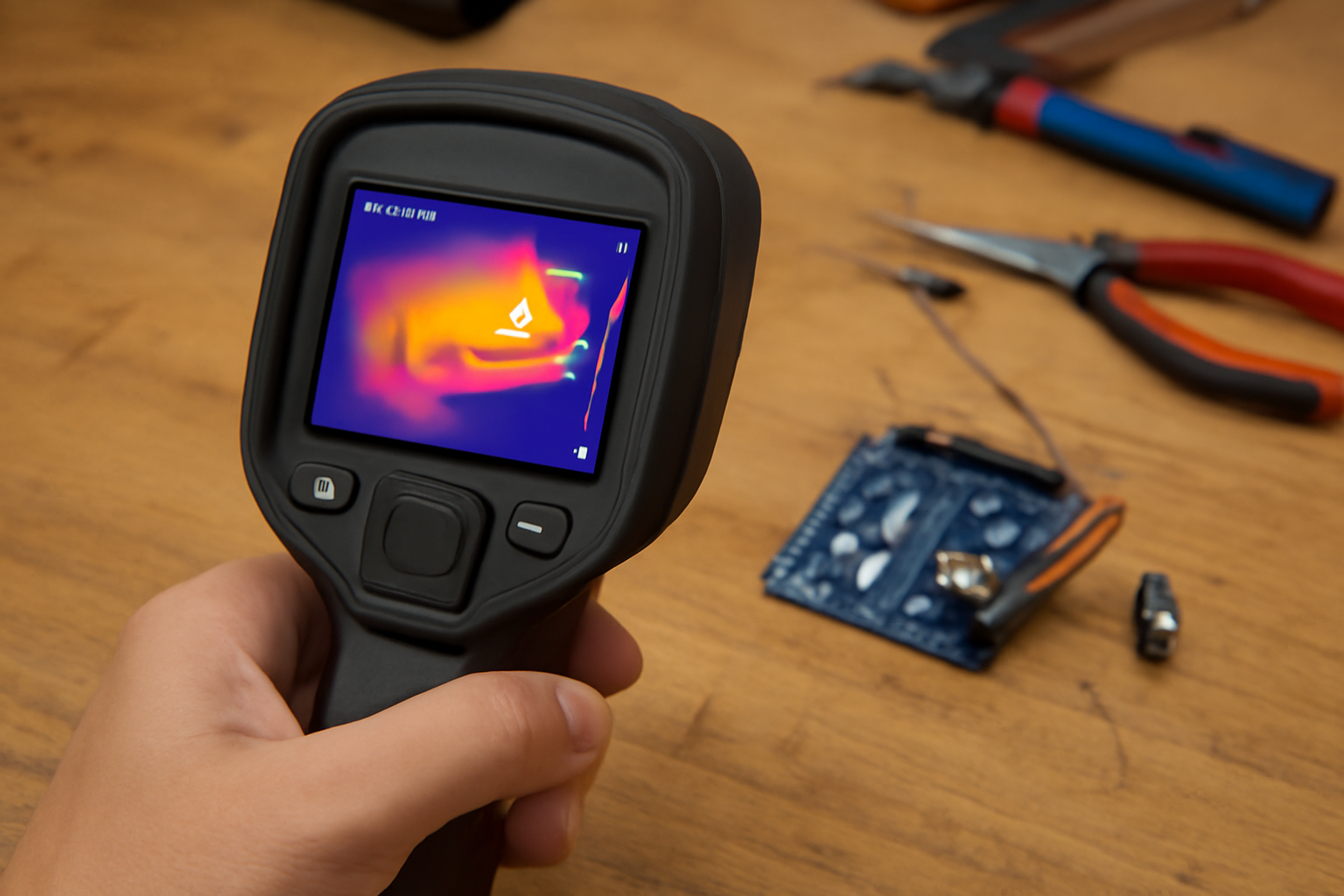

Titik panas pada papan sirkuit paling cepat ditemukan dengan menyalakan board dan melihat distribusi suhunya lewat kamera termal, lalu mempersempit area yang paling menyimpang dari sekitarnya. Kamera termal tidak menunjukkan komponen mana yang rusak, tetapi memberi petunjuk ke mana mata dan multimeter harus diarahkan. Urutan kerjanya penting supaya kamu tidak salah tafsir karena bayangan, pantulan, atau alat yang belum stabil.

Persiapan sebelum menyalakan board

Bersihkan permukaan PCB dari debu dan sisa fluks. Lapisan tipis kotoran mengubah emisivitas permukaan dan membuat angka suhu melenceng dari kenyataan. Setelah bersih, pasang board di atas penyangga non-logam supaya kamu bisa mengarahkan kamera ke kedua sisi tanpa menyentuhnya.

Nyalakan kamera termal lebih dulu dan biarkan sekitar 10 sampai 15 menit agar sensor mencapai suhu kerja stabil. Prosedur menyalakan dan mengatur fokus ini sama seperti panduan memakai kamera termal untuk pemula, hanya saja objeknya lebih kecil sehingga kamu perlu jarak dekat dan fokus manual.

Siapkan juga skema atau setidaknya foto board sebelum dibongkar. Tanpa acuan, kamu hanya melihat bercak terang tanpa tahu bagian mana yang seharusnya hangat dan mana yang tidak.

Menyalakan board dengan arus terbatas

Langkah ini sering dilewatkan. Kalau board dicurigai mengalami korsleting, beri tegangan lewat catu daya yang dibatasi arusnya. Komponen yang short akan menarik arus besar dan memanas sangat cepat. Dengan pembatas arus, papan tidak sempat rusak lebih parah sebelum kamu menemukan lokasinya.

Naikkan tegangan bertahap dari nol. Amati layar kamera sambil menaikkan, jangan menunggu sampai arus mentok baru mencari. Lonjakan suhu pertama biasanya langsung menunjuk area bermasalah.

Kalau kamu belum yakin cara mengukur arus dan tegangan di jalur board, kuasai dulu dasar alat ukurnya lewat cara menggunakan multimeter untuk pemula. Membaca angka arus yang wajar akan sangat membantu saat membandingkan dengan gambar termal.

Membaca gambar termal dengan benar

Atur rentang suhu (span) kamera sesempit mungkin di sekitar suhu yang kamu amati. Rentang lebar membuat perbedaan beberapa derajat tidak terlihat. Setelah itu bandingkan komponen sejenis: dua resistor yang fungsinya sama seharusnya punya suhu berdekatan.

• Komponen yang jauh lebih panas dari tetangganya patut dicurigai lebih dulu.
• Area yang tetap dingin padahal seharusnya bekerja bisa berarti jalurnya putus.
• Bercak terang berbentuk aneh di permukaan logam biasanya pantulan, bukan panas asli.
• Titik panas kecil di bawah IC bisa jadi bagian dalam chip, bukan komponen di sekitarnya.

Perhatikan emisivitas. Permukaan logam mengilap memantulkan radiasi sekitar sehingga kamera membaca suhu yang bukan miliknya. Tempel potongan pita hitam tipis di titik yang ingin diukur kalau kamu butuh angka yang lebih bisa dipercaya.

Mempersempit ke komponen tertentu

Setelah area besar ketemu, dekatkan kamera dan nyalakan lampu ruangan secukupnya supaya kamu bisa mencocokkan posisi bercak panas dengan komponen di board. Tandai dengan spidol atau potongan kecil pita kertas, lalu matikan daya sebelum menyentuh apa pun.

Langkah berikutnya baru pakai multimeter: cek resistansi, cek jatuh tegangan di sekitar komponen yang dicurigai, dan bandingkan dengan sisi rangkaian yang kembar. Kalau board punya dua kanal identik, membandingkan gambar termal keduanya adalah cara tercepat memastikan mana yang menyimpang.

Untuk proyek yang kamu rancang sendiri, penting tahu di mana sumber panas memang wajar. Regulator tegangan dan driver motor selalu hangat. Kalau board-mu berbasis mikrokontroler, pilihan board berpengaruh pada konsumsi daya dan suhu kerja, jadi ada baiknya membaca perbandingan Arduino dan ESP32 untuk proyek DIY sebelum menyimpulkan sesuatu sebagai kerusakan.

Kalau titik panas tidak kunjung ketemu

Ada kalanya board sama sekali tidak menunjukkan area mencurigakan. Penyebab paling umum: arus yang diberikan terlalu kecil sehingga komponen bermasalah belum sempat memanas, atau tegangan suplai tidak sampai ke bagian yang rusak karena jalur terputus di tengah.

Periksa juga apakah board benar-benar dalam mode kerja. Beberapa rangkaian baru menarik arus berarti setelah menerima sinyal atau setelah sakelar ditekan. Menyalakan board dalam kondisi siaga hanya akan menampilkan panas kecil yang merata.

Kalau board punya banyak lapisan tembaga, panas dari komponen di lapisan dalam akan menyebar ke seluruh permukaan. Dalam kasus ini gambar termal hanya menunjukkan area luas, dan penelusuran manual dengan skema tetap diperlukan.

Mencatat hasil untuk perbandingan berikutnya

Simpan tangkapan layar gambar termal beserta keterangan suhu ruangan saat pengukuran. Catatan ini berguna ketika board yang sama diperiksa lagi setelah perbaikan, atau ketika kamu membandingkan beberapa unit dengan model yang sama. Perubahan suhu beberapa derajat pada komponen yang sama bisa menjadi tanda awal penuaan.

Buat tabel sederhana berisi komponen, suhu terukur, dan kondisi saat diukur. Formatnya bebas, yang penting konsisten antar pemeriksaan.

Ringkasan

Cari titik panas dimulai dari membersihkan board, menstabilkan kamera, menyalakan dengan arus terbatas, lalu membaca gambar dengan rentang suhu sempit. Bandingkan komponen sejenis dan verifikasi dengan multimeter sebelum memutuskan mengganti apa pun. Kamera termal memandu arah, alat ukur yang memastikan.

Pertanyaan yang Sering Diajukan

Apakah kamera termal bisa mendeteksi komponen yang rusak tanpa gejala panas?

Tidak selalu. Komponen yang putus total bisa tetap dingin karena tidak ada arus mengalir. Untuk kasus seperti itu, penelusuran jalur dengan multimeter lebih menentukan.

Berapa resolusi kamera termal yang cukup untuk memeriksa papan sirkuit?

Semakin kecil komponennya, semakin tinggi resolusi yang dibutuhkan. Untuk board dengan komponen berukuran kecil, kamera resolusi rendah masih bisa menunjukkan area, tapi sulit memisahkan panas antar komponen yang berdempetan.

Apakah aman memeriksa board yang sedang menyala?

Aman selama kamu tidak menyentuh bagian bertegangan dan tidak memakai alat logam di dekatnya. Untuk board bertegangan tinggi, gunakan prosedur keselamatan yang berlaku dan serahkan ke teknisi listrik bila ragu.

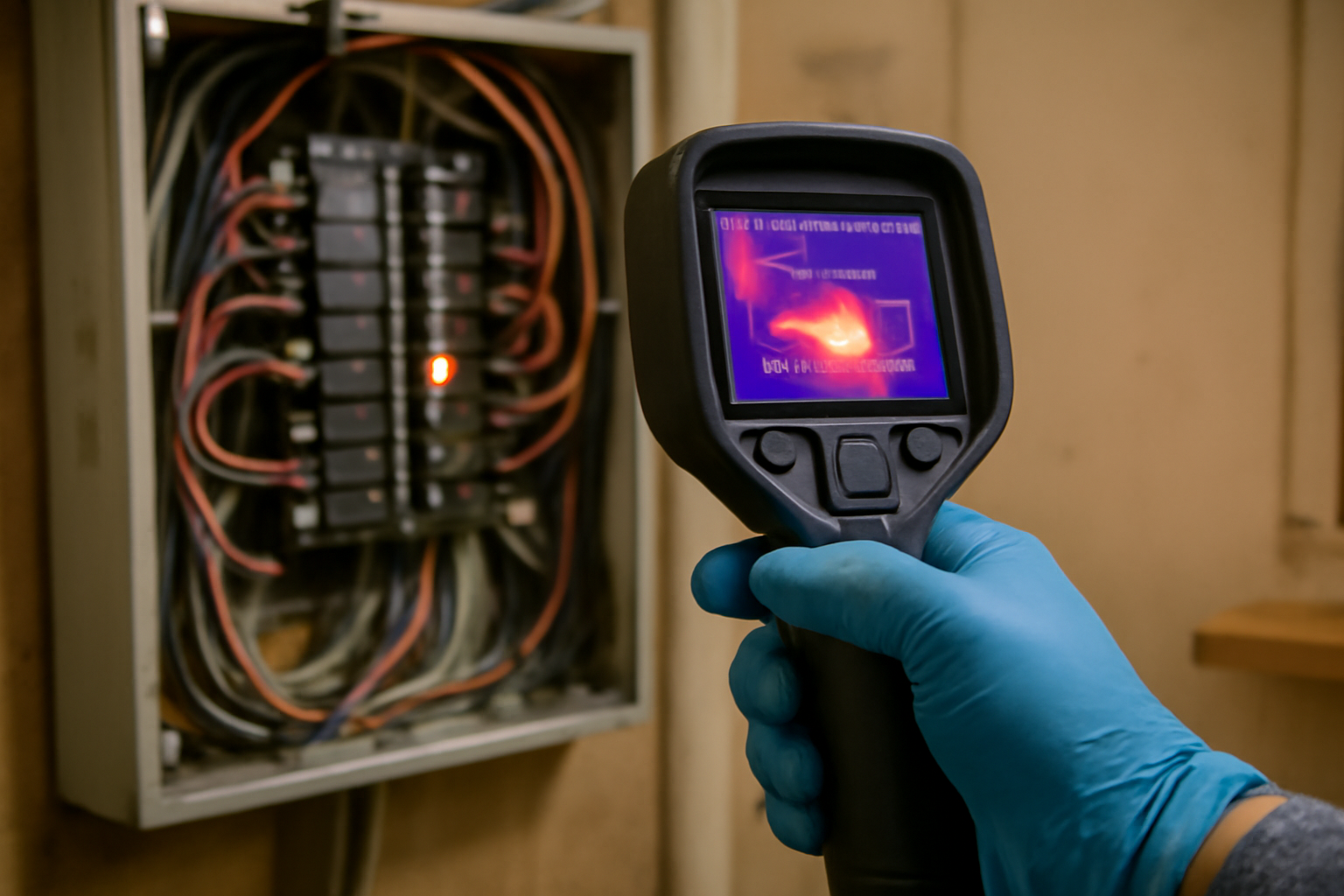

Kamera termal untuk deteksi gangguan listrik membantu menemukan titik panas berlebih sebelum menjadi masalah besar. Koneksi longgar di panel atau kabel yang mulai aus terlihat dari perbedaan suhu. Memilih kamera yang tepat butuh pertimbangan lebih dari sekadar angka resolusi.

Apa yang Membuat Kamera Termal Cocok untuk Deteksi Gangguan Listrik

Gangguan listrik sering muncul sebagai titik panas lokal yang kecil, misalnya pada terminal sekring atau sambungan kabel. Kamera dengan resolusi rendah akan kesulitan menangkap detail sebesar itu. Resolusi detektor minimal 160 x 120 piksel sudah cukup untuk pemeriksaan rumahan, tetapi untuk panel industri dengan banyak komponen rapat, 320 x 240 atau lebih tinggi lebih aman.

Perhatikan juga sensitivitas termal (NETD). Angka di bawah 50 mK membantu kamera membedakan perbedaan suhu kecil, yang penting saat memeriksa sambungan yang baru mulai memanas. Kamera dengan NETD tinggi menampilkan gambar lebih ‘berisik’ dan menyulitkan analisis.

• Resolusi detektor: 160 x 120 untuk penggunaan ringan, 320 x 240 untuk inspeksi rutin, 640 x 480 untuk pekerjaan profesional.
• Rentang suhu: pastikan kamera bisa mengukur hingga setidaknya 400°C untuk komponen listrik yang mungkin panas berlebih.
• Akurasi: cari yang memiliki akurasi ±2°C atau lebih baik.
• Fitur tambahan: lampu LED, laser pointer, dan kemampuan menyimpan gambar dalam format radiometrik (agar suhu bisa dianalisis ulang di komputer).

Fitur Pendukung yang Memudahkan Pemeriksaan

Beberapa fitur membuat pekerjaan deteksi gangguan listrik lebih efisien. Mode gambar-dalam-gambar (picture-in-picture) memungkinkan Anda melihat gambar visual dan termal secara bersamaan, sehingga lokasi titik panas mudah ditemukan. Fitur ini berguna saat memeriksa panel listrik yang padat.

Kemampuan merekam video termal membantu mendokumentasikan fluktuasi suhu saat beban listrik berubah. Jika Anda sering bekerja di lapangan, pilih kamera dengan baterai tahan lama dan layar yang terlihat jelas di bawah sinar matahari. Beberapa model juga dilengkapi konektivitas Wi-Fi untuk mengirim gambar langsung ke ponsel.

Untuk proyek yang melibatkan sensor dan otomasi, Anda mungkin perlu mengombinasikan kamera termal dengan sensor lain. Panduan lengkap memasang sensor PIR di Arduino bisa menjadi referensi jika ingin membangun sistem pemantauan suhu sederhana.

Tips Menggunakan Kamera Termal untuk Deteksi Gangguan Listrik

Mengoperasikan kamera termal memerlukan pemahaman dasar tentang termografi. Periksa panel listrik dalam kondisi berbeban, karena titik panas muncul saat arus mengalir. Jangan pernah membuka panel tanpa perlindungan alat keselamatan dan izin dari petugas berwenang.

Arahkan kamera tegak lurus ke permukaan yang diperiksa untuk menghindari pantulan. Emisivitas material juga memengaruhi pembacaan; logam mengilap memiliki emisivitas rendah sehingga suhu yang terbaca bisa lebih rendah dari sebenarnya. Gunakan pita hitam atau cat khusus pada permukaan logam jika ingin pengukuran lebih akurat.

Bandingkan suhu antar komponen serupa. Jika satu sambungan menunjukkan suhu 10°C lebih tinggi dari sambungan lain dengan beban sama, itu pertanda ada masalah. Catat temuan dan ulangi pemeriksaan setelah perbaikan untuk memastikan suhu kembali normal.

Bagi pemula, memahami cara membaca gambar termal penting agar tidak salah tafsir. Anda bisa mempelajari dasar-dasarnya di panduan memakai kamera termal untuk pemula.

Kesalahan Umum saat Memilih Kamera Termal

Banyak orang tergoda membeli kamera termal murah tanpa memperhatikan resolusi dan sensitivitas. Akibatnya, kamera sulit mendeteksi titik panas kecil dan hasilnya menyesatkan. Fitur radiometrik juga sering diabaikan padahal diperlukan untuk analisis suhu lebih lanjut. Kamera tanpa radiometrik hanya menyimpan gambar sebagai foto biasa, sehingga suhu tidak bisa diukur ulang.

Kesalahan lain adalah mengabaikan ergonomi. Kamera yang berat atau layar terlalu kecil akan melelahkan saat digunakan dalam waktu lama. Cobalah memegang kamera sebelum membeli, atau baca ulasan tentang kenyamanan penggunaan.

Merawat Kamera Termal agar Awet

Simpan kamera di tempat kering dan hindari suhu ekstrem. Lensa termal rentan tergores, jadi bersihkan dengan kain microfiber dan cairan pembersih khusus lensa. Jangan mengarahkan kamera ke matahari secara langsung, karena dapat merusak sensor. Lakukan kalibrasi ulang secara berkala sesuai petunjuk pabrikan untuk menjaga akurasi pengukuran.

Ringkasan

Memilih kamera termal untuk deteksi gangguan listrik memerlukan perhatian pada resolusi detektor, sensitivitas termal, rentang suhu, dan fitur pendukung seperti radiometrik. Sesuaikan dengan kebutuhan dan anggaran, lalu gunakan kamera dengan teknik yang benar agar hasil pemeriksaan akurat. Jika Anda baru memulai, pelajari dasar-dasar termografi dan berlatih pada instalasi rumah sebelum menangani panel industri.

Pertanyaan yang Sering Diajukan

Apakah kamera termal bisa mendeteksi kabel listrik yang tersembunyi di dinding?

Kamera termal dapat mendeteksi perbedaan suhu di permukaan dinding, yang bisa mengindikasikan keberadaan kabel berarus. Namun, akurasinya tergantung pada ketebalan dinding dan bahan isolasi. Untuk hasil lebih baik, gunakan kamera dengan resolusi tinggi dan periksa saat kabel sedang dialiri listrik.

Berapa resolusi minimal untuk inspeksi panel listrik?

Untuk panel listrik rumahan, resolusi 160 x 120 sudah memadai. Namun, untuk panel industri dengan banyak komponen kecil, disarankan minimal 320 x 240 agar titik panas sekecil mungkin tetap terdeteksi.

Apakah saya perlu lisensi khusus untuk menggunakan kamera termal?

Tidak ada lisensi khusus untuk memiliki atau menggunakan kamera termal. Namun, untuk pemeriksaan instalasi listrik yang menjadi kewenangan teknisi, Anda tetap memerlukan izin dan keahlian di bidang kelistrikan. Utamakan keselamatan dan konsultasikan dengan ahli jika ragu.

Memotret matahari terbenam dengan kamera termal memberi hasil berbeda dari kamera biasa. Kamera termal membaca radiasi inframerah, jadi langit dan matahari tampil sebagai gradasi suhu, bukan warna jingga. Atur rentang suhu dan pilih waktu saat kontras termal cukup tinggi agar gambar jelas.

Mengapa Matahari Terbenam Menarik untuk Kamera Termal

Saat matahari mulai turun, permukaan bumi mendingin tidak merata. Aspal, air, dan vegetasi melepas panas dengan laju berbeda. Perbedaan itu terekam sebagai pola suhu oleh kamera termal. Jejak panas yang ditinggalkan matahari sepanjang hari pun terlihat, misalnya pada dinding beton yang masih hangat beberapa jam setelah terbenam.

Waktu Terbaik Mengambil Gambar

Jangan tunggu sampai matahari benar-benar hilang di balik horizon. Selang 20 hingga 30 menit sebelum terbenam adalah momen emas. Pada fase ini, radiasi matahari masih cukup kuat, tetapi tidak menyilaukan sensor. Langit di sekitar matahari tampak lebih panas dibanding area lain, menciptakan kontras alami.

Hindari memotret saat matahari masih tinggi. Sensor bisa jenuh dan seluruh frame jadi putih. Jika terpaksa, gunakan filter ND atau arahkan kamera sedikit ke bawah agar matahari tidak langsung masuk ke lensa.

Mengatur Suhu dan Palet Warna

Setiap kamera termal punya rentang suhu dan palet warna berbeda. Untuk matahari terbenam, palet “ironbow” atau “rainbow” biasanya lebih dramatis karena menampilkan gradasi dari biru (dingin) ke merah (panas). Palet “grayscale” cocok jika kamu ingin fokus pada detail tekstur awan atau permukaan.

Atur level atas dan bawah secara manual. Jika kamera menampilkan mode otomatis, rentang suhu akan terus berubah dan hasilnya kurang konsisten. Kunci rentang pada suhu sekitar 10°C hingga 40°C untuk menangkap variasi panas di permukaan bumi dan langit.

Peralatan Pendukung

Tripod kecil membantu menjaga kamera tetap stabil, terutama saat cahaya mulai redup. Kamu juga perlu memahami tombol dan menu kamera sebelum sesi pemotretan. Jika baru pertama kali memakai kamera termal, baca dulu panduan memakai kamera termal untuk pemula: langkah awal supaya tidak bingung saat di lapangan.

Beberapa proyek fotografi termal sederhana bisa dimulai dengan perangkat elektronik yang sudah ada. Misalnya, kamu ingin menambahkan sensor suhu tambahan atau mengontrol kamera dari jarak jauh. Untuk itu, board mikrokontroler seperti Arduino atau ESP32 bisa disesuaikan dengan kebutuhan. Simak perbandingan Arduino Uno vs ESP32 vs ESP8266: pilih board untuk proyek IoT agar tidak salah beli.

Langkah-Langkah Memotret

1. Pasang kamera termal pada tripod dan hidupkan.
2. Pilih palet warna yang diinginkan (ironbow untuk efek dramatis).
3. Atur rentang suhu manual, misalnya 10°C–40°C.
4. Arahkan kamera ke arah matahari, tetapi jangan biarkan matahari tepat di tengah frame. Geser sedikit ke sisi agar gradasi terlihat.
5. Fokuskan ke objek di latar depan (pohon, gedung, atau air) untuk memberi konteks.
6. Tekan tombol rana dan tahan napas. Ulangi beberapa kali dengan komposisi berbeda.

Kesalahan yang Sering Terjadi

Banyak orang mengira kamera termal bisa menembus awan atau kabut. Uap air menyerap sebagian inframerah, sehingga gambar bisa buram. Jika langit berawan tebal, tunggu hingga awan sedikit terbuka.

Kesalahan lain adalah memakai mode auto-adjust terus-menerus. Mode ini membuat kamera terus menyesuaikan skala suhu, sehingga perbedaan antar frame hilang. Kunci skala manual agar kamu bisa membandingkan beberapa foto.

Jangan lupa memeriksa baterai. Suhu dingin di sore hari bisa mempercepat penurunan daya. Bawa baterai cadangan jika berencana memotret lebih dari satu jam.

Ide Kreatif

Selain matahari, kamu bisa menangkap pantulan panas di air, siluet pepohonan yang hangat, atau pola panas pada aspal. Coba juga memotret dari sudut rendah untuk mendapatkan latar belakang langit yang luas. Jika ingin proyek yang lebih serius, lihat 7 cara kreatif memakai kamera termal di rumah untuk inspirasi lain.

Ringkasan

Memotret matahari terbenam dengan kamera termal membutuhkan pengaturan suhu manual dan pemilihan waktu yang tepat. Gunakan palet kontras, kunci rentang suhu, dan manfaatkan objek di latar depan untuk memberi kedalaman. Hindari mode otomatis yang membuat hasil tidak konsisten.

Pertanyaan yang Sering Diajukan

Apakah kamera termal bisa merekam matahari secara langsung?

Bisa, tetapi jangan terlalu lama mengarahkan lensa tepat ke matahari. Sensor bisa mengalami kelebihan panas. Cukup ambil gambar singkat dan hindari pemakaian terus-menerus.

Palet warna apa yang paling bagus untuk matahari terbenam?

Palet ironbow atau rainbow memberikan gradasi mencolok. Palet grayscale lebih netral dan cocok untuk analisis suhu.

Apakah perlu kalibrasi sebelum memotret?

Idealnya ya. Kalibrasi membantu akurasi pembacaan suhu. Namun untuk tujuan estetika, kamu bisa langsung memotret setelah kamera menyala dan menyesuaikan rentang suhu.

Memilih kamera termal untuk inspeksi bangunan bisa membingungkan karena banyak merek dan spesifikasi yang berbeda. Perbandingan kamera termal untuk inspeksi bangunan ini membahas tiga model yang sering dipakai teknisi dan pemilik rumah: FLIR E8-XT, Seek Thermal CompactPRO, dan Hikmicro B10. Perbedaan resolusi, fitur, dan harga di bawah membantumu menentukan mana yang sesuai kebutuhan.

FLIR E8-XT: Andalan untuk Inspeksi Profesional

FLIR E8-XT adalah kamera termal genggam dengan resolusi 320 x 240 piksel dan sensitivitas termal 0,05°C. Kamera ini dirancang untuk inspeksi bangunan dan kelistrikan karena mampu menangkap perbedaan suhu kecil, seperti kebocoran udara atau titik lembap di dinding. Layar sentuh 3 inci memudahkan navigasi, dan kamera digital 5 MP membantu mengidentifikasi lokasi masalah.

Fitur MSX (Multi-Spectral Dynamic Imaging) menggabungkan gambar termal dengan detail visual, sehingga tepi objek terlihat lebih jelas. Kamu bisa menyimpan gambar dalam format radiometrik dan menganalisisnya di komputer dengan perangkat lunak FLIR Tools. Baterainya tahan sekitar 4 jam pemakaian terus-menerus, cukup untuk inspeksi satu rumah ukuran sedang.

Kekurangan utamanya ada di harga yang cukup tinggi dan bobot yang agak berat untuk dibawa dalam waktu lama. Untuk inspektur profesional yang butuh akurasi dan ketahanan, FLIR E8-XT adalah pilihan kuat. Jika kamu baru mulai, ada baiknya membaca panduan memakai kamera termal untuk pemula agar tidak salah langkah.

Seek Thermal CompactPRO: Praktis dengan Smartphone

Seek Thermal CompactPRO adalah kamera termal yang menempel di smartphone melalui port USB-C atau Lightning. Resolusinya 320 x 240 piksel dengan sensitivitas 0,04°C, dan dilengkapi lensa sudut lebar 32 derajat. Karena ukurannya mungil, kamera ini mudah dibawa ke mana-mana dan cocok untuk inspeksi cepat di rumah.

Aplikasi Seek Thermal menampilkan gambar termal secara real-time dan memungkinkan pengukuran suhu hingga 300°C. Sayangnya, kamera ini tidak punya fitur MSX atau kamera visual, jadi kamu harus menandai lokasi masalah secara manual. Baterainya juga bergantung pada smartphone, sehingga perlu daya ekstra saat pemakaian lama.

CompactPRO cocok untuk pemilik rumah atau teknisi yang sering berpindah lokasi dan tidak ingin membawa perangkat tambahan. Untuk proyek yang lebih serius, kamu bisa menggabungkannya dengan tips belajar Arduino untuk pemula agar bisa membuat sistem pemantauan suhu sederhana.

Hikmicro B10: Alternatif Terjangkau dengan Performa Mumpuni

Hikmicro B10 menawarkan resolusi 160 x 120 piksel dan sensitivitas 0,06°C. Meskipun resolusinya lebih rendah dari dua pesaingnya, kamera ini sudah dilengkapi layar sentuh 3,2 inci dan kamera visual 5 MP. Fitur image fusion menggabungkan gambar termal dan visual, mirip MSX pada FLIR.

B10 memiliki rentang pengukuran suhu -20°C hingga 550°C dan dapat menyimpan gambar ke kartu microSD. Baterainya tahan hingga 6 jam, lebih lama dari FLIR E8-XT. Harga Hikmicro B10 berada di bawah FLIR, sehingga menarik bagi teknisi yang butuh kamera termal untuk inspeksi bangunan sehari-hari.

Kekurangannya, antarmuka pengguna terasa sedikit lebih lambat dan akurasi pada suhu ekstrem perlu diverifikasi dengan alat kalibrasi. Untuk sebagian besar kebutuhan inspeksi bangunan, B10 sudah memadai.

Tabel Perbandingan Spesifikasi

Mana yang Sebaiknya Kamu Pilih?

Jika kamu seorang inspektur profesional yang membutuhkan akurasi tinggi dan fitur lengkap untuk laporan, FLIR E8-XT adalah pilihan tepat. Untuk pemakaian fleksibel dan sering berpindah tempat, Seek Thermal CompactPRO menawarkan kepraktisan tanpa bobot berlebih. Hikmicro B10 cocok untuk kamu yang ingin kamera termal dengan layar sendiri dan anggaran terbatas.

Perhatikan juga kebutuhan perangkat lunak: FLIR punya ekosistem analisis gambar yang mapan, Hikmicro menyediakan aplikasi mobile untuk transfer data, dan Seek Thermal mengandalkan aplikasi di smartphone yang terus diperbarui.

Sebelum memutuskan, pertimbangkan jenis inspeksi yang akan kamu lakukan. Untuk deteksi kebocoran air atau panas berlebih pada panel listrik, sensitivitas dan resolusi tinggi sangat membantu. Jika hanya untuk pengecekan rutin di rumah, kamera dengan resolusi lebih rendah tetapi harga lebih terjangkau bisa menghemat biaya.

Tips Singkat Sebelum Membeli

• Cek rentang suhu yang dibutuhkan; pastikan kamera mampu mengukur hingga suhu objek yang diperiksa.
• Perhatikan fitur image fusion atau MSX untuk memudahkan lokasi masalah.
• Pastikan ketersediaan baterai cadangan atau opsi pengisian daya di lapangan.
• Baca ulasan pengguna tentang kecepatan antarmuka dan akurasi di kondisi nyata.
• Pertimbangkan aksesori seperti lensa tambahan atau tripod untuk pekerjaan presisi.

Untuk proyek yang melibatkan komponen elektronik, pengetahuan dasar tentang komponen seperti resistor akan membantu. Simak cara menghitung nilai resistor dari kode warna jika kamu perlu merakit rangkaian pengukur suhu sederhana.

Kesimpulan

FLIR E8-XT unggul dalam akurasi dan fitur profesional, Seek Thermal CompactPRO menawarkan portabilitas, dan Hikmicro B10 memberi nilai terbaik untuk anggaran terbatas. Pilih sesuai dengan intensitas pekerjaan dan budget kamu.

Pertanyaan yang Sering Diajukan

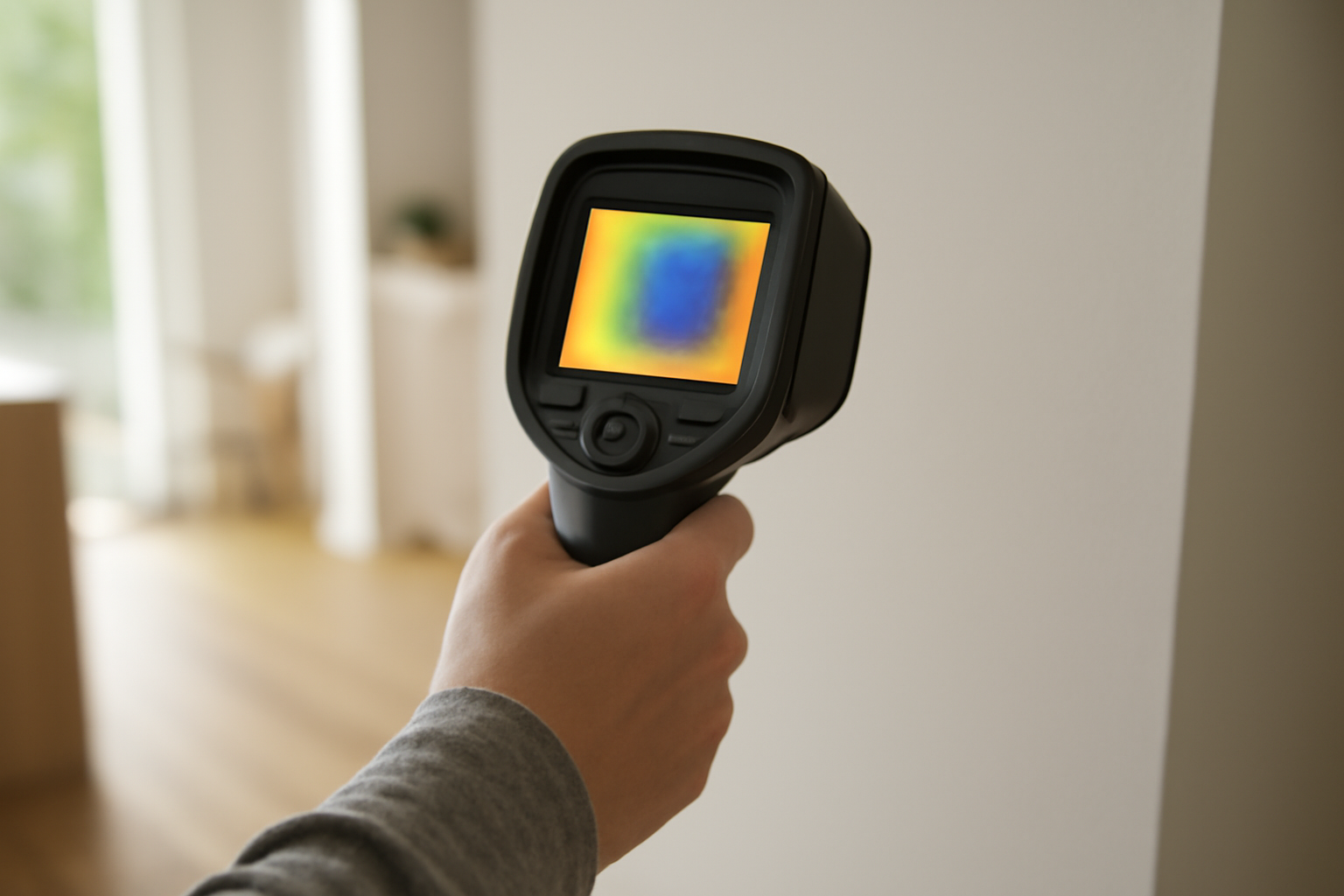

Apakah kamera termal bisa mendeteksi kebocoran air di dinding?

Ya, kamera termal dapat mendeteksi perbedaan suhu yang disebabkan oleh kelembapan. Air yang meresap ke dinding biasanya lebih dingin atau lebih hangat dari sekitarnya, sehingga muncul pola tidak wajar pada gambar termal. Kamera dengan sensitivitas tinggi seperti FLIR E8-XT atau Seek CompactPRO memberikan hasil lebih jelas.

Berapa resolusi minimum untuk inspeksi bangunan?

Resolusi 160 x 120 piksel sudah cukup untuk inspeksi dasar seperti mencari kebocoran udara atau titik panas pada peralatan listrik. Untuk pekerjaan yang membutuhkan detail lebih, misalnya pada plafon atau sudut sempit, resolusi 320 x 240 piksel lebih dianjurkan.

Apakah kamera termal perlu kalibrasi ulang?

Sebagian besar kamera termal modern melakukan kalibrasi otomatis saat dinyalakan. Untuk pengukuran yang sangat akurat, kalibrasi manual dengan sumber suhu referensi tetap disarankan, terutama jika kamera sering dipakai di lingkungan ekstrem. Ikuti petunjuk pabrikan untuk interval kalibrasi.

Kamera termal bisa membingungkan saat pertama kali dipakai: gambar berwarna aneh, angka suhu berubah-ubah, dan objek yang sama tampak berbeda saat diulang. Panduan memakai kamera termal untuk pemula ini membahas langkah awal yang paling memengaruhi hasil, dari pengaturan dasar hingga kebiasaan sederhana yang membuat pengukuran lebih bisa dipercaya.

Kenali Dulu Tombol dan Menu yang Sering Dipakai

Sebelum mengarahkan kamera ke objek, biasakan diri dengan beberapa kontrol inti. Tidak perlu menghafal semua menu, cukup yang sering digunakan saat pengukuran di lapangan.

• Emisivitas: nilai seberapa besar permukaan memancarkan panas. Benda mengkilap seperti aluminium punya emisivitas rendah, sedangkan permukaan kasar dan gelap umumnya lebih tinggi.
• Rentang suhu (range): pilih rentang yang sesuai perkiraan suhu objek. Rentang terlalu lebar membuat perbedaan kecil sulit terlihat.
• Palet warna: mode ironbow atau rainbow membantu melihat gradasi, sedangkan grayscale cocok untuk melihat detail tekstur.
• Spot meter dan crosshair: penanda titik yang dibaca suhunya. Pastikan titik ukur berada tepat di area yang ingin diperiksa.
• Simpan gambar: biasakan menyimpan gambar mentah (radiometric) agar bisa dianalisis ulang tanpa harus kembali ke lokasi.

Luangkan waktu beberapa menit untuk membuka menu dan mengubah setiap pengaturan, lalu perhatikan efeknya di layar. Cara ini lebih cepat dipahami daripada membaca manual halaman demi halaman.

Atur Emisivitas dan Jarak Sebelum Mengukur

Dua hal ini paling sering menyebabkan angka suhu meleset. Emisivitas yang salah membuat kamera menghitung suhu lebih rendah atau lebih tinggi dari seharusnya. Untuk permukaan yang tidak diketahui, gunakan tabel emisivitas atau tempel selotip hitam doff sebagai acuan sementara.

Jarak juga berpengaruh. Setiap kamera punya rasio spot size, yaitu perbandingan jarak terhadap luas area yang diukur. Makin jauh, makin lebar area yang terbaca. Jika ingin mengukur komponen kecil, dekati objek atau gunakan lensa tambahan bila tersedia. Untuk pemeriksaan awal, jarak satu sampai dua meter dari panel atau mesin biasanya cukup memberi gambaran.

Jika kamu baru akan membeli kamera, pertimbangkan kebutuhan jarak dan objek yang paling sering diperiksa. Ulasan seperti perbandingan kamera termal berbagai tingkat harga bisa membantu melihat trade-off antara resolusi dan harga.

Biasakan Diri dengan Pola Warna dan Skala

Gambar termal menampilkan suhu sebagai warna, tetapi skalanya bisa berubah otomatis. Artinya, warna merah pada satu gambar belum tentu menunjukkan suhu yang sama dengan merah di gambar lain. Perhatikan angka skala di sisi layar sebelum menafsirkan.

Untuk pemula, mulailah dengan palet ironbow karena perbedaan panas biasanya lebih mudah terlihat. Setelah terbiasa, coba palet lain untuk kebutuhan tertentu. Grayscale bagus untuk melihat detail permukaan, sementara palet rainbow membantu menemukan gradasi halus pada objek yang kompleks.

Latihan sederhana: arahkan kamera ke kompor yang baru dimatikan, lalu lihat bagaimana warna berubah seiring waktu. Ini melatih mata membaca perbedaan suhu secara relatif.

Lakukan Pemeriksaan Awal pada Objek yang Dikenal

Sebelum memeriksa instalasi listrik atau mesin, coba dulu pada benda di sekitar. Contohnya, bandingkan suhu permukaan gelas berisi air panas dan dingin, atau lihat panas di sekitar adaptor charger yang sedang bekerja. Tujuannya agar kamu tahu seperti apa perbedaan suhu kecil dan besar pada layar.

Setelah cukup percaya diri, mulailah dari pemeriksaan ringan seperti mencari kebocoran udara di sekitar pintu atau melihat panas berlebih pada perangkat elektronik. Untuk ide latihan yang lebih terarah, ada tujuh cara kreatif memakai kamera termal di rumah yang bisa dicoba tanpa alat tambahan.

Catat Kondisi Saat Pengukuran

Suhu permukaan dipengaruhi banyak hal: suhu ruangan, angin, kelembapan, dan pantulan panas dari objek lain. Karena itu, catat kondisi sekitar saat mengambil gambar. Informasi ini membantu saat membandingkan hasil di lain waktu atau mendiskusikan temuan dengan teknisi.

Beberapa hal yang sebaiknya dicatat:

• Waktu pengukuran dan suhu ruangan kira-kira.
• Jarak kamera ke objek.
• Emisivitas yang dipakai.
• Apakah objek baru saja dipakai atau dalam kondisi diam.
• Palet warna dan rentang suhu yang dipilih.

Catatan sederhana ini sering menyelamatkan interpretasi yang keliru, terutama saat memeriksa panel listrik atau mesin yang beroperasi. Jika kamu serius menekuni inspeksi kelistrikan, panduan seperti memilih kamera termal untuk inspeksi kelistrikan memberi gambaran fitur yang perlu diprioritaskan.

Hindari Kesalahan Umum yang Bikin Hasil Meleset

Beberapa kebiasaan kecil sering luput di awal. Menyadari hal ini lebih awal menghemat waktu dan mencegah kesimpulan yang salah.

1. Mengukur permukaan mengkilap tanpa menyesuaikan emisivitas.
2. Terlalu jauh dari objek kecil sehingga area terbaca melebar.
3. Membiarkan kamera menyesuaikan skala otomatis saat membandingkan dua gambar.
4. Tidak menunggu kamera stabil setelah dinyalakan.
5. Mengabaikan pantulan panas dari objek lain di sekitar.

Jika kamu juga tertarik merakit sensor sendiri, pengetahuan dasar elektronik akan membantu. Mengenal Arduino Nano dan penggunaannya bisa menjadi titik awal untuk proyek pengukuran suhu sederhana. Sementara itu, keterampilan menyolder berguna saat merapikan koneksi sensor; panduan cara menyolder komponen elektronika untuk pemula menjelaskan teknik dasarnya.

Ringkasan

Memakai kamera termal pada dasarnya adalah soal membiasakan mata dan memahami pengaturan yang memengaruhi angka. Mulai dari emisivitas, jarak, dan skala warna, lalu latih diri pada objek sehari-hari sebelum masuk ke pemeriksaan yang lebih serius. Semakin sering dipakai, semakin cepat kamu mengenali pola yang wajar dan yang perlu diperiksa lebih lanjut.

Pertanyaan yang Sering Diajukan

Apakah kamera termal bisa mengukur suhu benda mengkilap dengan akurat?

Bisa, asalkan emisivitas disesuaikan. Untuk permukaan mengkilap seperti logam poles, pengukuran langsung sering meleset karena pantulan. Solusi praktisnya, tempel selotip hitam doff atau cat hitam pada area yang akan diukur, lalu gunakan emisivitas yang sesuai dengan material tersebut.

Berapa jarak ideal saat memakai kamera termal untuk pemula?

Tidak ada angka tunggal karena tergantung rasio spot size kamera dan ukuran objek. Sebagai patokan awal, dekati objek hingga area ukur di layar tidak lebih besar dari bagian yang ingin diperiksa. Jika ragu, ambil gambar dari dua jarak berbeda dan bandingkan hasilnya.

Apakah perlu kalibrasi sebelum setiap kali pakai?

Untuk pemakaian harian, cukup nyalakan kamera dan biarkan beberapa saat agar stabil. Kalibrasi penuh biasanya dilakukan secara berkala atau saat hasil terasa menyimpang. Ikuti petunjuk produsen dan simpan catatan kalibrasi agar kamu tahu kapan terakhir dilakukan.

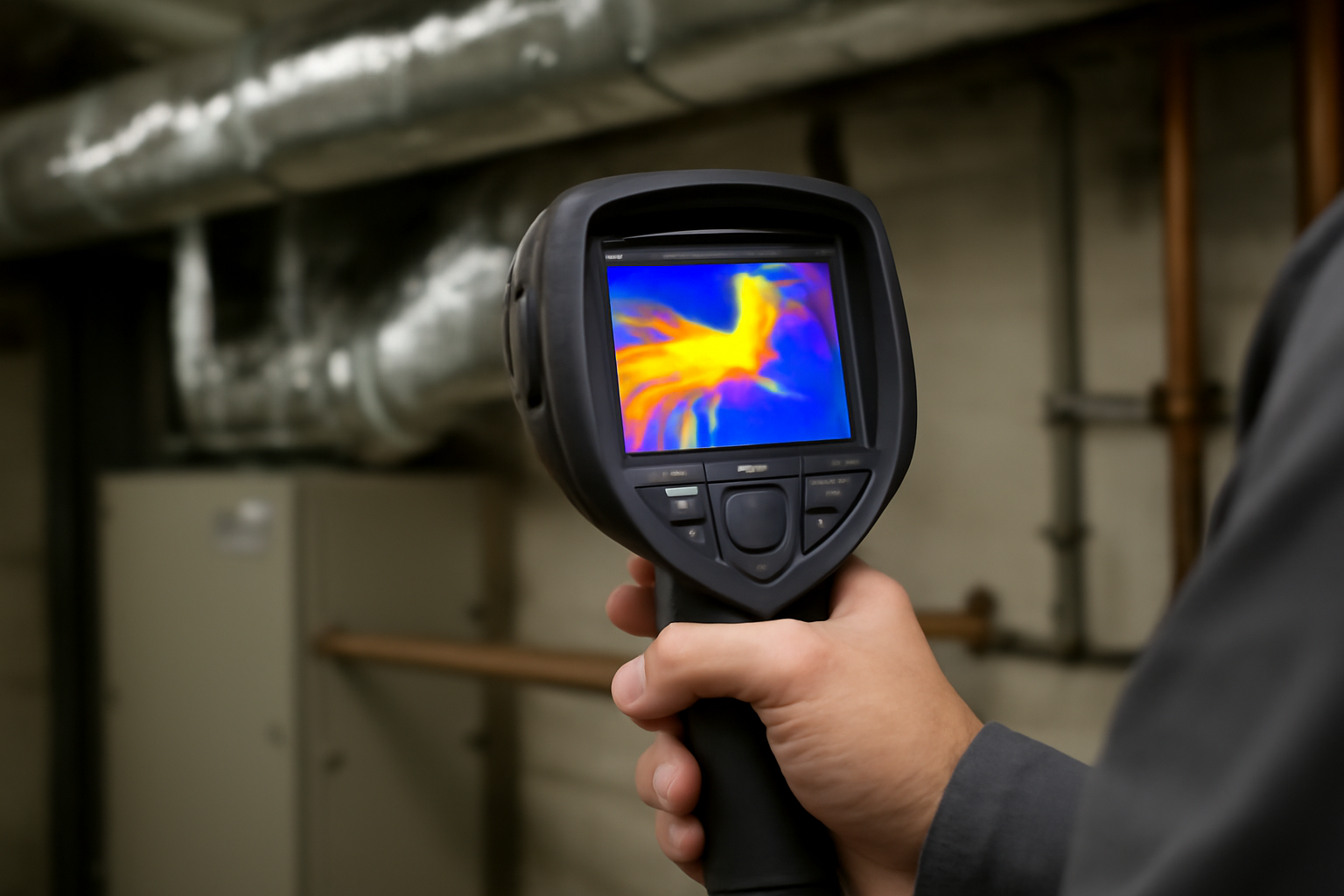

Memilih kamera termal untuk inspeksi HVAC tidak harus mahal. Ada tiga pilihan yang sering dipakai teknisi: Fluke TiS20+, FLIR E8-XT, dan Hikmicro Pocket2. Masing-masing punya kelebihan tergantung kebutuhan dan budget. Perbandingan berikut membantu Anda menentukan pilihan.

Kriteria yang Dipakai dalam Perbandingan

Beberapa faktor paling berpengaruh saat memeriksa sistem HVAC adalah resolusi sensor, akurasi suhu, rentang suhu, kemampuan merekam gambar, konektivitas, dan harga. Resolusi menentukan seberapa detail gambar termal yang dihasilkan. Semakin tinggi resolusi, semakin kecil komponen yang bisa dideteksi, misalnya sambungan pipa atau kabel kecil. Toleransi akurasi ±2°C sudah cukup untuk sebagian besar pekerjaan. Harga perlu dipertimbangkan, tetapi jangan sampai mengorbankan kebutuhan dasar.

Fluke TiS20+: Andalan untuk Pekerjaan Harian

Fluke TiS20+ menawarkan resolusi 120×90 piksel dengan akurasi ±2°C. Layar 3,5 inci cukup jelas untuk melihat gradasi suhu. Kamera ini ringan dan tahan jatuh dari ketinggian 2 meter, cocok untuk pemakaian di lapangan. Rentang suhunya -20°C hingga 150°C, cukup untuk mendeteksi panas berlebih pada motor blower atau kebocoran ducting. Sayangnya, tidak ada fitur Wi-Fi sehingga transfer gambar harus lewat kabel atau kartu memori. Harga di kisaran Rp15-20 juta. Untuk teknisi yang butuh kamera sederhana dan tahan banting, ini pilihan tepat.

FLIR E8-XT: Resolusi Lebih Tinggi untuk Diagnosa Detail

FLIR E8-XT punya resolusi 320×240 piksel, jauh lebih tajam dari Fluke. Dengan akurasi ±2°C, kamera ini mampu menangkap perbedaan suhu kecil pada komponen elektronik atau sambungan pipa. Fitur MSX (Multi-Spectral Dynamic Imaging) menambahkan detail visual ke gambar termal, memudahkan lokasi masalah. Layar sentuh 3 inci responsif. Rentang suhu -20°C hingga 550°C, bisa dipakai untuk inspeksi panel listrik juga. Konektivitas Wi-Fi memungkinkan pengiriman gambar langsung ke perangkat lain. Harga sekitar Rp40-50 juta. Investasi lebih besar, tapi hasil gambar lebih informatif.

Hikmicro Pocket2: Alternatif Ringkas dengan Harga Lebih Ramah

Hikmicro Pocket2 hadir dengan resolusi 256×192 piksel dan akurasi ±2°C. Ukurannya mungil, bisa masuk saku, tapi layar 3,5 inci tetap enak dilihat. Kamera ini dilengkapi Wi-Fi dan aplikasi mobile untuk berbagi gambar. Rentang suhu -20°C hingga 400°C. Meski bukan merek sebesar Fluke atau FLIR, performanya cukup untuk inspeksi HVAC rutin. Harga sekitar Rp8-12 juta, paling terjangkau di antara ketiganya. Kualitas build sedikit di bawah dua pesaingnya, jadi perlu penanganan lebih hati-hati.

Perbandingan Spesifikasi Utama

Dari tabel terlihat bahwa FLIR E8-XT unggul di resolusi dan rentang suhu, tapi harganya paling tinggi. Hikmicro Pocket2 menawarkan resolusi lebih baik dari Fluke dengan harga lebih murah, meski build quality sedikit di bawah. Fluke TiS20+ cocok bagi yang mengutamakan ketahanan dan merek ternama.

Membaca Gambar Termal untuk Inspeksi HVAC

Setelah memilih kamera, keterampilan membaca gambar termal jadi kunci. Perbedaan suhu kecil bisa menandakan masalah, misalnya kebocoran refrigeran atau motor yang mulai panas. Untuk latihan, Anda bisa memakai kamera termal di rumah untuk memeriksa suhu peralatan elektronik. Baca panduan 7 Cara Kreatif Memakai Kamera Termal di Rumah untuk ide latihan. Jika ingin mendalami deteksi panas pada mesin, ada juga artikel perbandingan kamera termal untuk deteksi panas mesin yang bisa jadi referensi tambahan.

Tips Memilih Kamera Termal untuk Inspeksi HVAC

• Tentukan dulu kebutuhan resolusi: untuk pekerjaan rumah tangga, 120×90 sudah cukup; untuk komersial, pilih minimal 256×192.
• Perhatikan rentang suhu: pastikan bisa mengukur hingga setidaknya 150°C untuk komponen HVAC.
• Pilih yang punya fitur Wi-Fi jika perlu berbagi gambar cepat ke tim.
• Sesuaikan dengan budget, tapi jangan kompromi akurasi.
• Kalau ingin merakit sendiri alat pendukung, Anda bisa belajar dari proyek seperti cara membaca sensor LDR di Arduino untuk proyek otomatisasi lampu atau cara memilih kapasitor untuk proyek elektronik pemula.

Untuk inspeksi kelistrikan yang lebih spesifik, artikel Memilih Kamera Termal untuk Inspeksi Kelistrikan: Perbandingan Tiga bisa membantu mempersempit pilihan.

Ringkasan

Fluke TiS20+ unggul di ketahanan, FLIR E8-XT unggul di detail gambar, dan Hikmicro Pocket2 unggul di harga. Pilih sesuai kebutuhan dan budget. Untuk pemula yang baru mulai, Hikmicro Pocket2 atau Fluke TiS20+ sudah memadai. Jika pekerjaan Anda menuntut analisis lebih dalam, FLIR E8-XT layak dipertimbangkan.

Pertanyaan yang Sering Diajukan

Apakah kamera termal bisa mendeteksi kebocoran freon?

Bisa, tapi tidak langsung. Kebocoran freon menyebabkan perubahan suhu pada pipa atau area sekitar. Kamera termal menangkap perbedaan suhu itu, namun untuk memastikan kebocoran, tetap perlu alat deteksi khusus.

Berapa resolusi minimal untuk inspeksi HVAC?

Untuk penggunaan rumah tangga, 120×90 piksel sudah cukup. Untuk komersial atau industri, disarankan 256×192 piksel atau lebih tinggi agar detail kecil terlihat.

Apakah perlu kalibrasi rutin?

Kamera termal sebaiknya dikalibrasi setahun sekali untuk menjaga akurasi. Namun, untuk pemakaian non-kritis, kalibrasi bisa dilakukan saat terasa ada penyimpangan hasil pengukuran.

Kamera termal sering dianggap alat khusus teknisi listrik atau inspektur bangunan. Padahal, kamu bisa memakainya untuk banyak hal di rumah, mulai dari mengecek suhu sampai bereksperimen sains bersama anak. Berikut tujuh cara kreatif memakai kamera termal yang bisa kamu coba tanpa perlu keahlian teknis tinggi.

1. Cek Suhu Permukaan yang Sering Terlewat

Kamera termal membantumu melihat perbedaan suhu di permukaan yang tidak bisa diraba tangan. Misalnya, cek suhu dinding dekat jendela untuk melihat apakah ada kebocoran udara dingin dari luar. Atau periksa suhu lantai di dekat pintu untuk mendeteksi rembesan air yang tidak terlihat.

Untuk hasil yang lebih akurat, arahkan kamera tegak lurus ke permukaan dan jaga jarak sesuai spesifikasi alat. Bandingkan beberapa titik dalam satu ruangan untuk melihat pola suhu yang tidak wajar.

2. Deteksi Kebocoran Air di Dinding dan Pipa

Air yang merembes di dinding biasanya membuat area sekitar menjadi lebih dingin karena penguapan. Kamera termal bisa menangkap perbedaan suhu ini sebelum kerusakan jadi parah. Coba arahkan kamera ke dinding kamar mandi atau langit-langit yang sering terlihat lembap.

Jika menemukan area dengan suhu lebih rendah dari sekitarnya, tandai lokasi tersebut. Untuk panduan lebih detail, baca cara menggunakan kamera termal untuk deteksi kebocoran air yang sudah kami ulas.

3. Periksa Panas Peralatan Elektronik

Laptop yang terasa panas, charger yang menghangat, atau konsol game yang berisiko overheat bisa kamu periksa dengan kamera termal. Lihat bagian mana yang paling panas dan bandingkan dengan perangkat serupa yang berfungsi normal.

Hindari menyimpulkan kerusakan hanya dari satu gambar. Nyalakan perangkat beberapa saat, lalu ambil gambar termal pada beberapa titik waktu untuk melihat apakah suhunya stabil atau terus naik. Untuk proyek elektronik yang lebih serius, lihat 9 proyek elektronik dengan sensor suhu dan kamera termal.

4. Eksperimen Sains Sederhana untuk Anak

Kamera termal bisa jadi alat peraga yang menyenangkan untuk menjelaskan konsep panas dan suhu. Ajak anak membandingkan suhu air hangat dan air dingin dalam gelas, atau melihat jejak tangan di meja setelah dipegang.

Beberapa eksperimen yang bisa dicoba:

• Melihat jejak panas telapak tangan di permukaan meja.
• Membandingkan suhu bagian dalam dan luar ruangan.
• Mengamati suhu air setelah diberi es batu.
• Melihat pola panas pada hewan peliharaan (dari jarak aman).

5. Cek Isolasi Termal di Rumah

Kebocoran isolasi sering tidak terlihat mata. Dengan kamera termal, kamu bisa melihat area dinding atau atap yang suhunya berbeda dari sekitarnya. Ini membantu memutuskan apakah perlu menambah insulasi atau memperbaiki celah.

Lakukan pengukuran saat suhu luar dan dalam ruangan berbeda cukup jauh, misalnya pagi atau malam hari. Semakin besar perbedaannya, semakin jelas pola yang terlihat di layar kamera.

Untuk merapikan kabel perangkat elektronik yang kamu pakai saat inspeksi, ada baiknya mengikuti tips merapikan kabel proyek Arduino agar rapi dan aman supaya area kerja tidak berantakan.

6. Memantau Suhu Kompor dan Alat Masak

Kamera termal bisa memberimu gambaran kasar tentang sebaran panas di permukaan kompor atau wajan. Ini berguna untuk melihat apakah api merata atau ada bagian yang lebih panas. Namun, jangan mengandalkannya sebagai pengganti termometer makanan, karena akurasi dan emisivitas permukaan bisa memengaruhi hasil.

Gunakan sebagai alat bantu visual saat memasak, misalnya untuk melihat di mana panas terkonsentrasi. Jangan menempelkan kamera terlalu dekat ke sumber panas langsung.

7. Eksperimen dengan Rangkaian LED atau Sensor Suhu

Jika kamu suka elektronika, kamera termal bisa dipakai untuk memeriksa suhu komponen pada rangkaian sederhana. Misalnya, lihat apakah resistor atau LED menjadi terlalu panas setelah beberapa saat menyala. Ini bisa jadi cara belajar tentang disipasi panas.

Untuk memulai, coba rangkai LED sederhana dan amati suhunya dengan kamera termal. Panduan seperti 7 langkah merangkai rangkaian LED sederhana untuk pemula bisa membantu kamu menyiapkan eksperimen kecil di rumah.

Ringkasan

Kamera termal bisa jadi alat serbaguna di rumah, asalkan kamu memahami batasannya. Gunakan untuk melihat perbedaan suhu, mendeteksi gejala masalah, dan bereksperimen ringan. Untuk keputusan perbaikan besar, tetap konsultasikan dengan teknisi berpengalaman.

Pertanyaan yang Sering Diajukan

Apakah kamera termal bisa mendeteksi kebocoran air dengan akurat?

Kamera termal bisa menunjukkan perbedaan suhu yang sering terkait dengan kebocoran, tapi tidak selalu akurat. Faktor seperti material dinding, kelembapan, dan suhu lingkungan memengaruhi hasil. Gunakan sebagai petunjuk awal, lalu verifikasi dengan cara lain atau bantuan profesional.

Berapa suhu yang bisa diukur oleh kamera termal rumahan?

Setiap model punya rentang berbeda. Kamera termal untuk konsumen umumnya mampu mengukur suhu dari sekitar -20°C hingga 300°C, tapi cek spesifikasi alatmu. Untuk suhu ekstrem, diperlukan kamera dengan rentang lebih lebar.

Apakah aman memakai kamera termal untuk memeriksa peralatan listrik?

Kamera termal sendiri aman karena tidak bersentuhan langsung. Namun, saat memeriksa panel listrik, selalu matikan aliran daya jika memungkinkan dan gunakan alat pelindung diri. Untuk panduan lebih lanjut, lihat cara memakai kamera termal untuk cek panel listrik.

Kamera termal dan sensor suhu sering dipakai terpisah, padahal keduanya bisa saling melengkapi dalam satu proyek elektronik. Kamera termal memberi gambaran visual distribusi panas, sementara sensor suhu memberikan angka pasti di titik tertentu. Ada sembilan ide yang bisa kamu mulai, dari yang sederhana sampai yang butuh sedikit pemrograman.

1. Pemantau Suhu Ruangan dengan Alarm

Proyek paling dasar: gabungkan sensor suhu digital seperti DS18B20 atau DHT22 dengan Arduino Nano. Sensor membaca suhu ruangan, lalu mengaktifkan buzzer jika melewati batas yang kamu tentukan. Kamera termal bisa dipakai sesekali untuk memeriksa apakah ada titik panas lain di ruangan, misalnya di dekat jendela atau peralatan elektronik yang menyala terus.

Untuk merangkai sensor dan komponen pendukung, kamu bisa mengikuti panduan 7 langkah merangkai rangkaian LED sederhana untuk pemula sebagai latihan dasar sebelum menambahkan sensor suhu.

2. Deteksi Overheat pada Perangkat Elektronik

Komputer, charger, atau power supply yang kepanasan bisa dicek dengan kamera termal. Dalam proyek ini, kamera termal dipakai untuk memotret perangkat saat beroperasi, lalu sensor suhu ditempel di titik yang paling panas untuk memantau kenaikan suhu secara terus-menerus. Arduino Nano dapat membaca sensor dan mengirim peringatan lewat LED atau buzzer ketika suhu melampaui ambang aman.

Kalau kamu tertarik dengan sisi pemantauan mesin, ada baiknya melihat perbandingan kamera termal untuk deteksi panas mesin agar pemilihan alatnya lebih tepat.

3. Termometer Non-Kontak untuk Benda Bergerak

Sensor suhu inframerah seperti MLX90614 bisa mengukur suhu tanpa menyentuh objek. Proyek ini cocok untuk memantau suhu motor listrik atau conveyor sederhana. Kamera termal membantu memverifikasi apakah pembacaan sensor sudah mengenai area yang benar. Gabungkan dengan layar OLED kecil untuk menampilkan angka secara langsung.

4. Sistem Peringatan Dini Kebakaran

Kamera termal dapat mendeteksi hotspot sebelum api terlihat, sedangkan sensor suhu (misalnya termokopel) memberikan data numerik. Rangkai keduanya dengan Arduino Nano, tambahkan buzzer dan modul relay untuk memutus daya peralatan. Proyek ini masih berskala hobi, jadi tetap pasang alat pemadam api standar di ruangan.

5. Pemantau Suhu Kandang atau Inubator

Untuk yang memelihara reptil atau anak burung, suhu kandang perlu stabil. Sensor suhu ditempatkan di beberapa titik, sementara kamera termal sesekali dipakai untuk melihat apakah ada area yang terlalu panas akibat lampu pemanas. Atur kipas atau lampu secara otomatis lewat relay yang dikendalikan Arduino.

6. Pengukur Suhu Permukaan Air

Proyek sederhana untuk memantau suhu air di akuarium atau kolam. Sensor suhu tahan air (DS18B20 versi stainless) dicelupkan, lalu data ditampilkan di LCD. Kamera termal bisa mengukur suhu permukaan air dari atas untuk membandingkan dengan sensor. Selisih pembacaan wajar terjadi karena sensor mengukur pada kedalaman tertentu.

7. Inspeksi Panel Listrik Rumahan

Kamera termal sering dipakai untuk memeriksa panel listrik. Dalam proyek ini, kamu bisa membuat catatan suhu komponen panel menggunakan sensor suhu inframerah genggam, lalu memotret panel dengan kamera termal. Bandingkan hasilnya untuk melihat koneksi yang longgar. Panduan cara memakai kamera termal untuk cek panel listrik bisa jadi acuan langkah demi langkah.

8. Deteksi Kebocoran Panas pada Bangunan

Kamera termal bisa menunjukkan area dinding atau atap yang kehilangan panas. Untuk proyek ini, kamu tidak perlu sensor suhu tambahan, tetapi bisa menambahkan sensor suhu permukaan (inframerah) untuk mengukur selisih suhu di dalam dan luar ruangan. Data ini berguna untuk menilai efektivitas isolasi.

9. Stasiun Cuaca Mini dengan Sensor Suhu dan Kamera Termal

Gabungkan Arduino Nano, sensor suhu DHT22, dan modul kamera termal (jika tersedia) untuk membuat stasiun cuaca sederhana. Kamera termal tidak harus mahal; beberapa modul thermal camera kompatibel dengan Arduino. Proyek ini melatih pengolahan data sensor dan penyimpanan ke kartu SD. Untuk referensi dasar Arduino Nano, lihat mengenal Arduino Nano: spesifikasi, kelebihan, dan penggunaannya.

Tips Memulai Proyek

• Mulai dari proyek dengan satu sensor dan satu aktuator (buzzer atau LED) sebelum menambahkan kamera termal.
• Gunakan breadboard dulu agar mudah mengubah rangkaian.
• Kalibrasi sensor suhu dengan termometer pembanding sebelum dipakai serius.
• Simpan data pembacaan ke kartu SD atau kirim ke komputer lewat serial monitor.
• Selalu perhatikan keselamatan listrik, terutama saat berurusan dengan tegangan tinggi.

Proyek elektronik dengan sensor suhu dan kamera termal memberi kesempatan belajar yang luas, dari pemrograman dasar hingga analisis panas. Pilih satu ide yang paling dekat dengan kebutuhanmu, lalu kembangkan secara bertahap.

Pertanyaan yang Sering Diajukan

Apakah kamera termal bisa dipakai langsung dengan Arduino?

Beberapa modul kamera termal memiliki antarmuka I2C atau SPI yang kompatibel dengan Arduino. Namun, tidak semua kamera termal siap pakai; cek datasheet modul sebelum membeli.

Sensor suhu apa yang cocok untuk proyek pemula?

DS18B20 dan DHT22 termasuk yang paling mudah karena library-nya banyak tersedia. Keduanya cukup akurat untuk keperluan hobi.

Berapa biaya yang dibutuhkan untuk memulai proyek ini?

Biaya bervariasi tergantung komponen yang dipilih. Untuk proyek dasar dengan Arduino Nano dan sensor suhu, biayanya relatif terjangkau. Kamera termal merupakan komponen paling mahal, jadi sesuaikan dengan budget.

Kamera termal untuk deteksi panas mesin bekerja dengan membaca radiasi inframerah dan mengubahnya jadi peta suhu, sehingga kamu bisa melihat bagian mana yang memanas tidak wajar tanpa harus menyentuhnya. Ada tiga tipe yang paling sering dipakai di bengkel, garasi rumah, dan hobi elektronik: kamera genggam khusus, modul tempel ke ponsel, dan kamera tipe pistol dengan lensa lebih besar. Perbandingan di bawah membantu kamu menentukan mana yang masuk akal untuk kebutuhanmu.

Apa yang sebenarnya perlu kamu ukur dari panas mesin

Tujuan pemakaian menentukan pilihan. Kalau kamu hanya ingin tahu apakah blok mesin motor lebih panas dari biasanya setelah perjalanan jauh, sensor resolusi rendah sudah cukup. Namun, kalau kamu memeriksa bearing, sambungan pipa, atau kabel di panel, kamu butuh gambar yang lebih rapat dan akurasi suhu yang lebih bisa dipegang.

Ada tiga hal yang paling berpengaruh pada hasil pengukuran: resolusi sensor, rentang suhu, dan emisivitas permukaan yang diukur. Logam mengilap punya emisivitas rendah, jadi angka suhunya sering meleset kalau kamu tidak menempelkan selotip hitam atau cat matte di permukaannya. Ini berlaku untuk semua tipe kamera, jadi jangan terpaku pada merek saja.

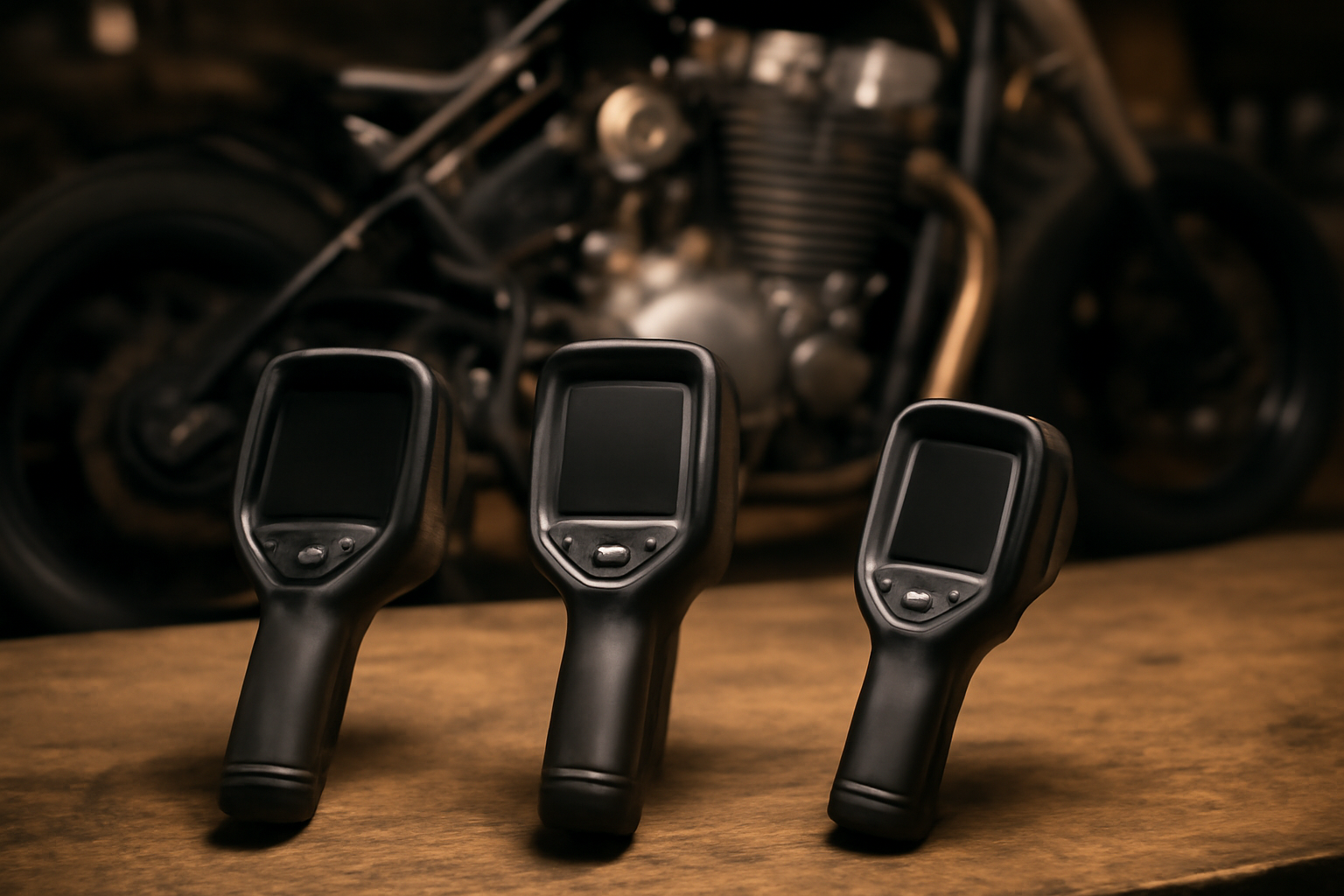

Kamera genggam khusus: pilihan paling serba bisa

Kamera jenis ini punya layar sendiri, baterai terpisah, dan biasanya dilengkapi mode pengukuran titik, garis, serta area. Resolusi sensornya bervariasi mulai dari yang kasarnya blok-blok sampai yang detail. Untuk pekerjaan bengkel yang berulang, bentuk seperti ini paling nyaman karena tidak bergantung pada ponsel.

Kelebihannya ada di ergonomi dan fitur analisis. Kamu bisa menyimpan gambar, membandingkan sebelum dan sesudah perbaikan, lalu mengirimkannya ke rekan kerja. Kekurangannya jelas: harganya lebih tinggi dan ukurannya lebih besar untuk dibawa ke mana-mana. Kalau kamu baru mulai dan ingin gambaran menyeluruh soal tingkatan harga, lihat dulu perbandingan kamera termal berbagai tingkat harga supaya tidak kaget dengan selisihnya.

• Cocok untuk: bengkel, teknisi lapangan, perawatan rutin mesin produksi
• Kelebihan: layar mandiri, fitur pengukuran lengkap, tahan dipakai berulang
• Kekurangan: harga paling tinggi di antara tiga tipe, ukuran lebih besar

Modul tempel ke ponsel: murah dan praktis untuk pemakaian sesekali

Modul ini dicolok ke port ponsel dan memakai layar HP sebagai tampilan. Harganya paling ramah, dan buat orang yang baru ingin mencoba, ini jalan masuk paling murah. Kualitas gambar tergantung resolusi modul dan kualitas kamera biasa yang dipasangkan, karena banyak modul menggabungkan gambar visual dengan lapisan termal.

Batasan utamanya ada pada kenyamanan. Kabel dan colokan jadi titik lemah kalau sering dipakai di lapangan, dan ponsel bisa panas sendiri sehingga memengaruhi durasi pemakaian. Akurasi suhu juga biasanya lebih rendah dibanding kamera khusus, jadi jangan pakai modul ini untuk keputusan yang bergantung pada selisih satu-dua derajat. Kalau proyekmu lebih banyak soal elektronik dan sensor, ada baiknya kamu juga paham dasar komponennya, misalnya lewat artikel cara memilih kapasitor untuk proyek elektronik pemula, karena kesalahan komponen sering muncul sebagai panas berlebih yang justru bisa kamu lihat dengan kamera ini.

• Cocok untuk: pengguna rumahan, hobi elektronik, pengecekan cepat
• Kelebihan: harga paling terjangkau, mudah dibawa, langsung tampil di ponsel
• Kekurangan: akurasi lebih rendah, bergantung pada ponsel, rawan pada sambungan kabel

Kamera tipe pistol dengan lensa besar: untuk jarak jauh dan area luas

Bentuknya seperti alat ukur tembak dengan gagang dan lensa menonjol. Keunggulannya ada pada jangkauan: kamu bisa mengukur komponen yang panas dan berbahaya dari jarak aman, misalnya header pipa atau bagian mesin yang baru dimatikan. Lensa yang lebih besar menangkap lebih banyak radiasi, sehingga gambar tetap terbaca di kondisi cahaya rendah.

Untuk keperluan inspeksi kelistrikan, tipe ini sering jadi standar karena bisa menangkap seluruh panel dalam satu bingkai. Pembahasan lebih spesifik soal itu ada di perbandingan kamera termal untuk inspeksi kelistrikan. Kekurangannya: bobot dan harga. Kalau pemakaianmu hanya sesekali memeriksa mesin motor sendiri, tipe ini berlebihan.

• Cocok untuk: inspeksi jarak aman, panel listrik, pipa dan saluran besar
• Kelebihan: jangkauan jauh, tangkapan area luas, nyaman digenggam lama
• Kekurangan: paling berat, harga tinggi, kurang praktis untuk dibawa santai

Perbandingan singkat ketiganya

Hal yang sering terlewat saat memilih

Selisih suhu kecil sering jadi penentu. Dua bearing yang sehat dan yang mulai aus bisa hanya berbeda beberapa derajat. Kamera dengan akurasi rendah akan menyamakan keduanya, jadi perhatikan angka akurasi pada spesifikasi, bukan hanya resolusi piksel.

Perhatikan juga suhu minimum yang bisa dibaca. Beberapa model murah hanya bisa membaca mulai dari suhu ruang ke atas, sehingga kamu tidak bisa melihat mana bagian yang lebih dingin, padahal informasi itu berguna saat memeriksa sistem pendingin. Rentang suhu maksimum juga penting kalau kamu sering memeriksa komponen yang sangat panas.

Terakhir, cek apakah kamera punya pengaturan emisivitas. Tanpa itu, kamu hanya bisa mengandalkan pengukuran relatif, dan itu cukup untuk membandingkan dua titik, tapi tidak untuk laporan resmi. Kalau kamu ingin menjaga hasil pengukuran tetap konsisten, ada baiknya membaca kesalahan pemula saat memakai kamera termal sebelum memutuskan.

Untuk yang hobi merakit alat sendiri, modul termal juga bisa dipasang ke board mikrokontroler. Ada beberapa contoh proyek yang bisa jadi latihan, seperti di proyek Arduino sederhana untuk pemula, dan dari situ kamu bisa menambahkan pembacaan suhu sendiri.

Ringkasan pilihan

Kalau kamu memeriksa mesin secara rutin dan butuh hasil yang bisa dipertanggungjawabkan, kamera genggam khusus paling masuk akal. Untuk pemakaian sesekali di rumah atau hobi elektronik, modul tempel ponsel sudah cukup dan jauh lebih hemat. Tipe pistol dipilih kalau kamu perlu mengukur dari jarak aman atau menangkap area luas dalam satu bingkai, misalnya di panel listrik dan saluran pipa.

Pertanyaan yang Sering Diajukan

Apakah kamera termal murah bisa mendeteksi panas berlebih pada mesin?

Bisa, untuk perbandingan kasar. Kamera atau modul dengan resolusi rendah tetap menunjukkan bagian mana yang lebih panas. Yang perlu kamu sadari, selisih suhu kecil mungkin tidak terbaca jelas, jadi jangan jadikan satu-satunya dasar keputusan perbaikan.

Perlu tidak menempel selotip di permukaan logam sebelum diukur?

Untuk logam mengilap, sangat disarankan. Permukaan seperti itu memantulkan radiasi di sekitarnya sehingga angka suhu bisa jauh dari kenyataan. Selotip hitam atau cat matte membuat pembacaan lebih stabil dan bisa diulang.

Berapa jarak aman mengukur mesin yang sedang panas?

Tergantung jenis dan suhu permukaannya. Untuk komponen yang sangat panas, gunakan kamera dengan jangkauan jauh dan tetap ikuti prosedur keselamatan alat tersebut. Jangan mendekat hanya karena kamera bisa membaca dari jauh.

Memilih kamera termal untuk inspeksi kelistrikan bisa membingungkan karena ada beberapa tipe dengan spesifikasi dan harga yang berbeda. Tiga tipe yang paling sering dipakai teknisi listrik adalah kamera termal pocket, kamera termal dengan pegangan pistol, dan kamera termal smartphone. Perbandingan berikut membantu kamu menentukan mana yang cocok untuk kebutuhanmu.

Kenapa Inspeksi Kelistrikan Butuh Kamera Termal

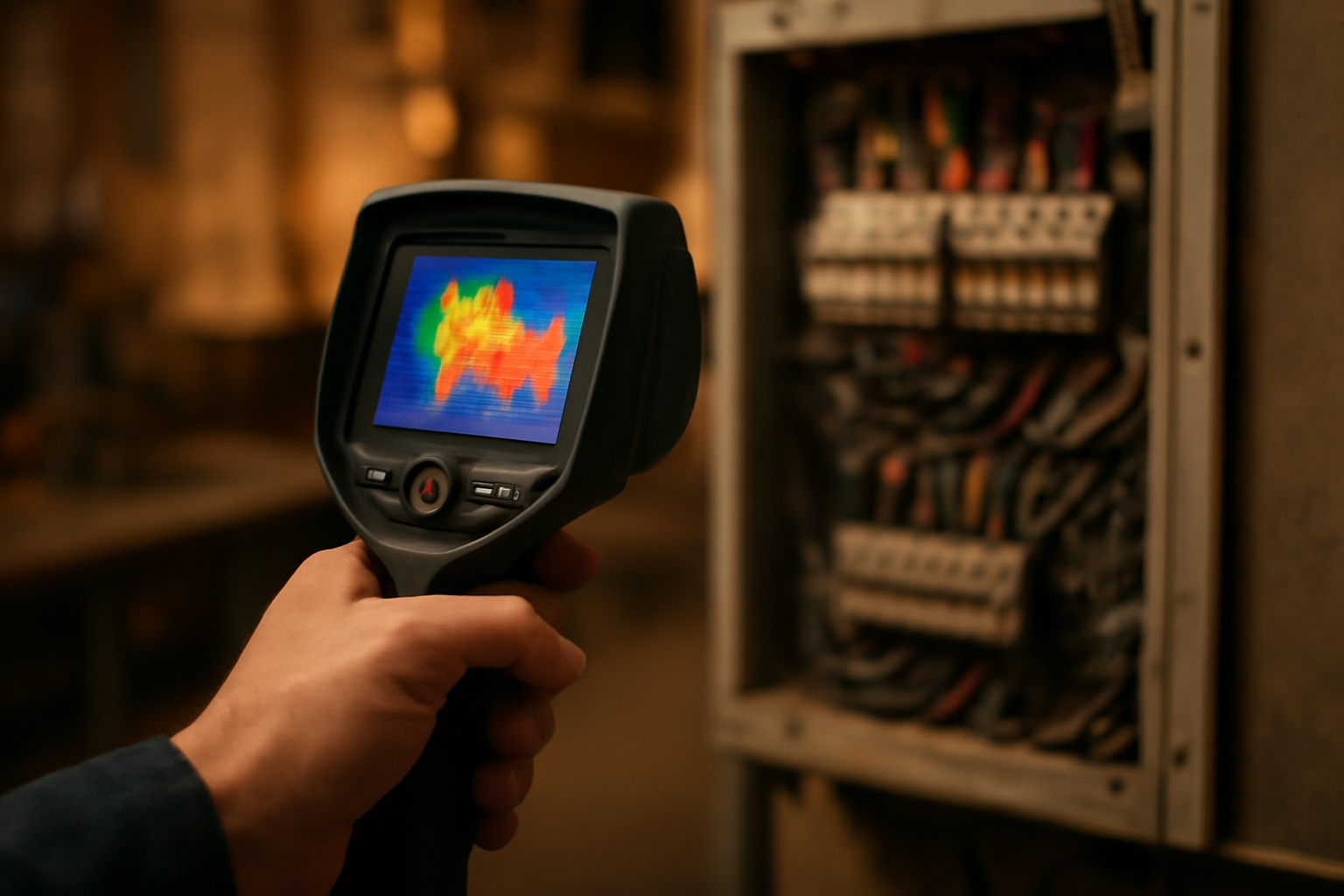

Panas berlebih pada panel listrik, sakelar, atau kabel biasanya menandakan masalah seperti koneksi longgar atau beban berlebih. Kamera termal mendeteksi perbedaan suhu ini tanpa harus mematikan aliran listrik. Kamu bisa menemukan titik bermasalah sebelum menjadi kerusakan besar.

Untuk inspeksi kelistrikan, akurasi pengukuran suhu dan resolusi sensor adalah dua hal yang paling menentukan. Semakin tinggi resolusi, semakin jelas detail panas pada komponen kecil seperti terminal MCB.

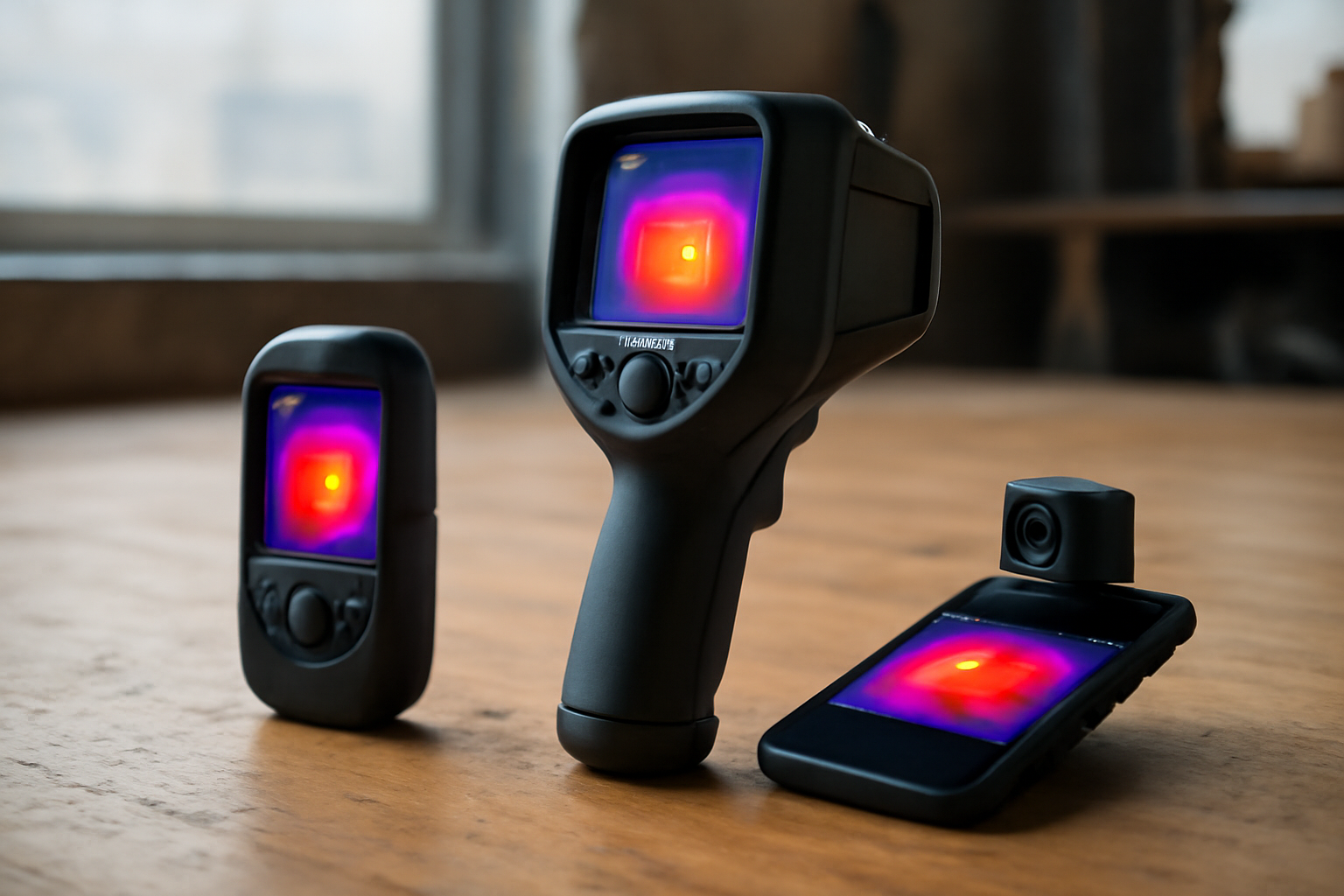

Tipe 1: Kamera Termal Pocket

Kamera termal pocket bentuknya kecil, sering disebut kamera termal saku. Ukurannya kira-kira sebesar ponsel jadul, dengan layar built-in dan tombol sederhana. Tipe ini cocok untuk pemakaian cepat di lapangan.

Kelebihannya mudah dibawa dan dioperasikan satu tangan. Kekurangannya, resolusi sensor biasanya lebih rendah dan fitur pengukuran suhu mungkin terbatas. Untuk inspeksi panel listrik rumah tangga, tipe ini sudah cukup. Untuk panel industri dengan banyak komponen rapat, detailnya kurang.

Contoh penggunaan: mengecek suhu stopkontak yang terasa hangat atau memeriksa apakah MCB bekerja normal. Kamu bisa mengikuti panduan cara memakai kamera termal untuk cek panel listrik agar hasil pembacaan lebih akurat.

Tipe 2: Kamera Termal Pegangan Pistol

Kamera termal dengan pegangan pistol punya bodi lebih besar dan biasanya dilengkapi laser pointer serta tombol yang lebih banyak. Tipe ini dirancang untuk inspeksi jarak jauh dan pengukuran suhu yang lebih presisi.

Resolusi sensor umumnya lebih tinggi, dan beberapa model menyediakan fitur seperti gambar visual dan termal sekaligus (MSX) untuk memudahkan lokasi titik panas. Kamera jenis ini juga sering punya rentang pengukuran suhu yang lebih lebar, cocok untuk panel listrik tegangan tinggi.

Bobotnya lebih berat, jadi kurang nyaman dibawa naik turun tangga. Harga kamera termal pistol juga lebih mahal dibanding tipe pocket. Untuk teknisi yang rutin melakukan inspeksi, biaya itu sepadan karena hasil pengukuran lebih dapat diandalkan.

Tipe 3: Kamera Termal Smartphone

Ada dua varian kamera termal smartphone: aksesori yang dicolok ke ponsel, dan ponsel yang sudah punya sensor termal bawaan. Varian aksesori harganya lebih terjangkau dan mudah dibawa karena menempel di ponsel.

Kelebihannya, kamu bisa langsung membagikan gambar termal lewat aplikasi di ponsel. Kekurangannya, kualitas gambar tergantung pada kamera ponsel dan aplikasi yang digunakan. Untuk inspeksi kelistrikan yang butuh pengukuran suhu presisi, tipe ini kurang cocok.

Untuk pemakaian sesekali atau sekadar memeriksa panas berlebih pada peralatan rumah, kamera termal smartphone sudah memadai. Pastikan ponselmu mendukung aksesori yang akan dipakai.

Perbandingan Fitur dan Harga

Berikut perbandingan singkat tiga tipe kamera termal untuk inspeksi kelistrikan:

Harga pasti setiap tipe bervariasi tergantung merek dan spesifikasi. Untuk gambaran lebih luas, lihat perbandingan kamera termal berbagai tingkat harga di situs ini.

Faktor Lain yang Perlu Dipertimbangkan

Selain tipe, ada beberapa hal yang memengaruhi kualitas inspeksi kelistrikan. Pertama, emisivitas permukaan. Logam mengkilap punya emisivitas rendah, sehingga pembacaan suhu bisa meleset. Kamu perlu menempelkan selotip hitam atau menggunakan koreksi emisivitas pada kamera.

Kedua, jarak pengukuran. Semakin jauh kamera dari objek, semakin kecil detail yang tertangkap. Pastikan kamera punya field of view yang sesuai dengan area yang diperiksa.

Ketiga, kalibrasi. Kamera termal perlu dikalibrasi secara berkala agar akurat. Ikuti panduan cara kalibrasi kamera termal sebelum dipakai untuk menjaga performa.

Jika kamu juga tertarik merakit sensor sendiri untuk proyek elektronik, ada baiknya membaca 7 modul sensor Arduino untuk pemula yang mudah dicoba sebagai referensi. Untuk proyek yang melibatkan rangkaian listrik, pemahaman tentang komponen seperti kapasitor juga penting, misalnya dari artikel cara memilih kapasitor untuk proyek elektronik pemula.

Rekomendasi Sesuai Kebutuhan

• Teknisi listrik rumahan: pilih kamera termal pocket karena ringkas dan cukup akurat untuk panel sederhana.
• Teknisi industri: pilih kamera termal pegangan pistol dengan resolusi lebih tinggi dan fitur lengkap.
• Pengguna kasual: kamera termal smartphone atau aksesori ponsel sudah memadai untuk pengecekan cepat.

Pertimbangkan juga anggaran dan frekuensi pemakaian. Kamera termal pocket bisa jadi titik awal yang baik sebelum beralih ke tipe profesional.

Ringkasan

Memilih kamera termal untuk inspeksi kelistrikan bergantung pada kebutuhan dan budget. Kamera pocket cocok untuk mobilitas tinggi, kamera pistol untuk presisi dan fitur lengkap, sedangkan kamera smartphone untuk pemakaian ringan. Pahami cara membaca gambar termal dan lakukan kalibrasi agar hasil inspeksi akurat.

Pertanyaan yang Sering Diajukan

Apakah kamera termal pocket cukup akurat untuk inspeksi panel listrik?

Untuk panel listrik rumah tangga dengan komponen tidak terlalu rapat, kamera termal pocket sudah cukup akurat. Untuk panel industri dengan banyak terminal berdekatan, resolusi yang lebih tinggi dari tipe pistol lebih disarankan.

Bisakah kamera termal smartphone mendeteksi kabel panas?

Bisa, terutama untuk kabel yang mengalami panas berlebih. Akurasi pengukuran suhu pada kamera termal smartphone biasanya lebih rendah dibanding kamera termal khusus. Gunakan sebagai alat bantu awal, bukan untuk pengukuran presisi.

Apakah perlu kalibrasi sebelum setiap kali pakai?

Tidak perlu setiap kali, tetapi kalibrasi berkala penting untuk menjaga akurasi. Ikuti petunjuk pabrikan dan lakukan kalibrasi jika kamera sudah lama tidak dipakai atau setelah terjatuh.
